Netzwerkschränke

Speziell für kleine Netzwerke und Unterverteilungen konzipiert. Hochwertiges, passiv belüftetes Stahlgehäuse in Lichtgrau (RAL 7035) mit kompletter Grundausstattung. Kostengünstige NT-Box® Flat-Pack-Lösung zur Selbstmontage.

• Sichttüre aus 4 mm Einscheibensicherheitsglas, mit Schloss
• 19"-Lochwinkel für frontseitige Montage, Kabeleinführung durch Dach- und Bodenbereich
• optimale Zugänglichkeit durch einfaches Aufschliessen der Türen und Vorziehen der Seitenwände (schraubenlos)
• kostengünstige Lösung zur Selbstmontage
• einheitliche Masse: T 500 x B 570 mm

HE=Höheneinheiten, 1 Höheneinheit = 44,45 mm

Speziell für kleine Netzwerke, Unterverteilungen oder Etagenverteiler entwickelt. Vorgesehen für die Wandmontage mit geringem Wandaufbau.
• Installationsfertig montiert
• inkl. kpl. Grundausstattung: Glasfronttür inkl. Schloss, 19"-Lochwinkel vorne, Kabeleinführung durch Dach- und Bodenbereich, Winkeltür mit Schloss
• Gehäuse: Lichtgrau (RAL 7035)
• einheitliche Masse: B 600 x H 600 mm

Optimale Zugänglichkeit für schnelle Installation
Die für die Wandmontage vorgesehene NT-Box kommt speziell bei kleineren Netzwerken, Unterverteilungen und Etagenverteilern zum Einsatz. Die Tür kann nach dem Öffnen in kürzester Zeit abgenommen werden und die Seitenwände lassen sich dann nach vorne herausziehen, was zu einer ausgezeichneten Zugänglichkeit führt.

• Hochwertiges Stahlgehäuse, lichtgrau (RAL 7035)
• installationsfertig montiert und inkl. kompletter Grundausstattung: Glasfronttür inkl. Schloss, 19"-Lochwinkel vorne, Kabeleinführung durch Dach- und Bodenbereich und Kabelabfangschienen
• 6 HE: H 350 mm
• 9 HE: H 475 mm
• 12 HE: H 600 mm
• 15 HE: H 750 mm
• 18 HE: H 875 mm
• einheitliche Breite: 570 mm

* HE = Höheneinheiten, 1 Höheneinheit = 44,45 mm

Bringen Sie Ihre Netzwerktechnik im Profi-Schrank unter: Der PX Netzwerkschrank mit Sichtglas besteht aus pulverbeschichtetem und verzinktem Stahlblech und ist in verschiedenen Grössen erhältlich.

Für Schränke, in denen Netzwerktechnik untergebracht wird, bestehen spezielle Anforderungen. Sie müssen nicht nur ein hohes Gewicht tragen, sondern auch Schutzstandards erfüllen. Der PX Netzwerkschrank von Schäfer erfüllt die Vorgaben nach IEC 297-1/2 und ist nach Schutzart IP20 gegen feste Fremdkörper einer Grösse bis 12,5 mm geschützt. Das Modell ist bis 7.500 N statisch belastbar und lässt sich im leeren Zustand per Kran einbringen – dafür sind eine Vierpunkt-Krantraverse und vier Ringschrauben M10 nötig.

Der Netzwerkschrank besteht aussen aus pulverbeschichtetem und innen aus verzinktem Stahlblech, an der Fronttür befindet sich ein Sichtglas. Kabeleinführungen sind im Dach und Boden vorhanden. Die Fronttür und die Rücktür sind mit einer 1-Punkt- Verriegelung und einem Schwenkhebel mit Schliessung ausgestattet, der sich gegen einen DIN Profilhalbzylinder 30/10 austauschen lässt. Dank der Nivellierfüsse können Sie den Schrank gerade ausrichten. Erhältlich ist der Netzwerkschrank in verschiedenen Massen und 25 bzw. 43 HE, sodass Sie sich das Modell ganz nach Ihren Anforderungen aussuchen können.

Weitere Details:

• Stabiler Netzwerkschrank für Einbauten nach IEC 297-1/2 (19“)
• Statische Belastbarkeit: 7.500 N
• Rahmenabstand vorne: 115 mm
• Schutzart: IP20
• Kranbarkeit: 4 Ringschrauben M10 erforderlich (nicht im Lieferumfang enthalten), nur im leeren Zustand, Vierpunkt-Krantraverse erforderlich
• Material Grundgestell: Stahlblech (1,5 mm)
• Material Türen und Seitenwände: Stahlblech (0,75 mm)
• Material 482,6 mm (19“) Lochwinkel: Stahlblech (2 mm)
• Material Sichtglas: Einscheibensicherheitsglas (3 mm)
• Oberflächenverarbeitung: glatt pulverbeschichtet (Grundrahmen und Verkleidungsteile), verzinkt (Innenausbau)
• Farbe: Lichtgrau (RAL 7035)
• Verschiedene Masse: B 600 x T 800 x H 1200 mm; B 600 x T 1000 x H 1200 mm; B 800 x T 800 x H 1200 mm; B 800 x T 800 x H 2000 mm; B 800 x T 1000 x H 2000 mm

Lieferumfang:

• Grundgestell mit seitlicher 25 mm Rasterlochung
• 4 Lochwinkel 482,6 mm (19”) für die Aufnahme von Käfigmuttern
• Fronttür, Sichttür, innenliegend, mit 1-Punkt- Verriegelung, Schwenkhebel, Schliessung EK333 (austauschbar gegen DIN Profilhalbzylinder 30/10)
• Rücktür, geschlossen, innenliegend, mit 1-Punkt- Verriegelung, Schwenkhebel, Schliessung (EK333, austauschbar gegen DIN Profilhalbzylinder 30/10)
• 2 Seitenwände (verschraubt, innenliegend)
• Dach mit Kabeleinführungen
• Boden mit Kabeleinführungen
• 4 Nivellierfüsse M10 x 60 mm
• Zentraler Erdungsbolzen

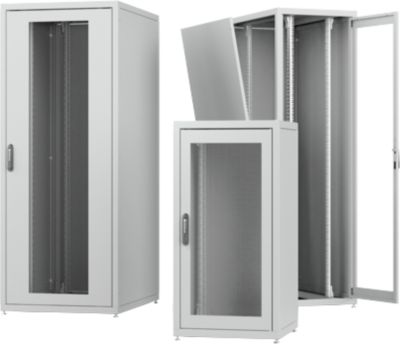

Der PX Netzwerkschrank mit Rückwand ist solide aus Stahlblech gefertigt und bietet damit eine sichere Aufbewahrung für die Hardware. Das Material ist aussen pulverbeschichtet und innen verzinkt.

Der PX Netzwerkschrank bietet viel Platz für die Aufnahme der Serverkomponenten und erlaubt deren sichere Unterbringung am Aufstellort. Das Modell ist aus Stahlblech gefertigt und weist Veredelungen wie eine Pulverbeschichtung aussen und eine Verzinkung innen auf. Damit ergibt sich eine stabile Konstruktion mit hoher Langlebigkeit. Das Gehäuse ist in hohem Masse funktional und bietet Öffnungen für die Kabeleinführung im Dach und im Boden.

Dank der mitgelieferten Nivellierfüsse lässt sich der PX Netzwerkschrank auf jedem ebenen Grund wackelfrei aufstellen. Vorgesehen ist der Schrank für Einbauten in der Grösse 19 Zoll. Damit ist eine Verwendung mit vielen Standardkomponenten in dieser Grösse möglich. Das hier erhältliche Modell wird in der Farbe Lichtgrau geliefert.

Weitere Details:

• Stabiler Netzwerkschrank für Einbauten nach IEC 297-1/2 (19“)
• Rahmenabstand vorne: 115 mm
• Statische Belastbarkeit: 7.500 N
• Schutzart IP20
• Grundrahmen und Verkleidungsteile pulverbeschichtet
• Innenausbau verzinkt
• Grundgestellt aus Stahlblech 1,5 mm und seitlicher 25 mm Rasterlochung
• Türen und Seitenwände aus Stahlblech 0,75 mm
• Dach mit Kabeleinführung hinten
• Boden mit Kabeleinführung
• 4 Nivellierfüsse M10x60 mm
• Kranbar
• Farbe: RAL 7035 Lichtgrau
• Masse: B 600/800 x T 800 x H 2000 mm

Dieser PX Serverschrank ist aus pulverbeschichtetem und innen verzinktem Stahlblech gefertigt. Das Modell bietet eine hohe Belastbarkeit und ist geeignet für die sichere Hardwareunterbringung.

Der PX Serverschrank ist die richtige Wahl für den normgerechten Einbau von Netzwerktechnik nach IEC 297-1/2. Server sind das Herzstück der IT und müssen dauerhaft erreichbar sein – Ausfälle gilt es hier zu vermeiden. Dazu trägt das robuste Gehäuse aus Stahlblech bei, indem sich die Komponenten wie Prozessoren oder Festplatten sicher unterbringen lassen. Es ist ausgelegt für Einbauten in der Standardgrösse von 19 Zoll. Wir bieten den Serverschrank in zwei Grössenausführungen mit 600 oder 800 mm Breite an.

Zum Lieferumfang gehören die passenden Seitenteile, eine jeweils passiv belüftete Front- und Rücktür, ein Dach mit Vorlaserungen für bis zu sechs Lüfter sowie ein Boden mit Kabeleinführungen. Weiterhin sind im Paket vier Nivellierfüsse für die ebene Aufstellung enthalten.

Der Schrank erfüllt die Schutzart IP20 und ist somit resistent gegen feste Fremdkörper. Das Modell wirkt optisch hochwertig mit seiner pulverbeschichteten Oberfläche und seinem verzinkten Innenausbau. Die hohe Fertigungsqualität trägt zur Langlebigkeit des Produkts bei. Der PX Serverschrank ist in der Farbe Lichtgrau erhältlich.

Weitere Details:

• Stabiler Serverschrank für Einbauten nach IEC 297-1/2 (19“)
• Statische Belastbarkeit: 7.500 N
• Rahmenabstand vorne: 115 mm
• Schutzart: IP20
• Grundgestell mit seitlicher 25 mm Rasterlochung
• Fronttür und Rücktür passiv belüftet, innenliegend, mit 1-Punkt-Verriegelung (Vorreiber), Schwenkhebel und Schliessung EK333
• 2 Seitenwände, verschraubt, innenliegend
• Dach mit Kabeleinführungen hinten und seitlich und Vorlaserung für bis zu 6 Lüfter
• Boden mit Kabeleinführungen, 4 Nivellierfüsse M10 x 60 mm
• 4 Lochwinkel (482,6 mm/19”) mit frontseitiger Vierkantlochung für die Aufnahme von Käfigmuttern gemäss IEC 297 d EIA
• 1 zentraler Erdungsbolzen
• Material: Stahlblech
• Oberfläche: pulverbeschichtet (aussen), verzinkt (innen)
• Farbe: Lichtgrau (RAL 7035)
• Masse: B 600/800 x T 1000 x H 2000 mm
